ปุ่มกด สวิตช์ ไฟแสดงสถานะ และอุปกรณ์สัญญาณ สำหรับตู้ควบคุมไฟฟ้า

ผู้ช่วยศาสตราจารย์ ดร.นภดล วิวัชรโกเศศ

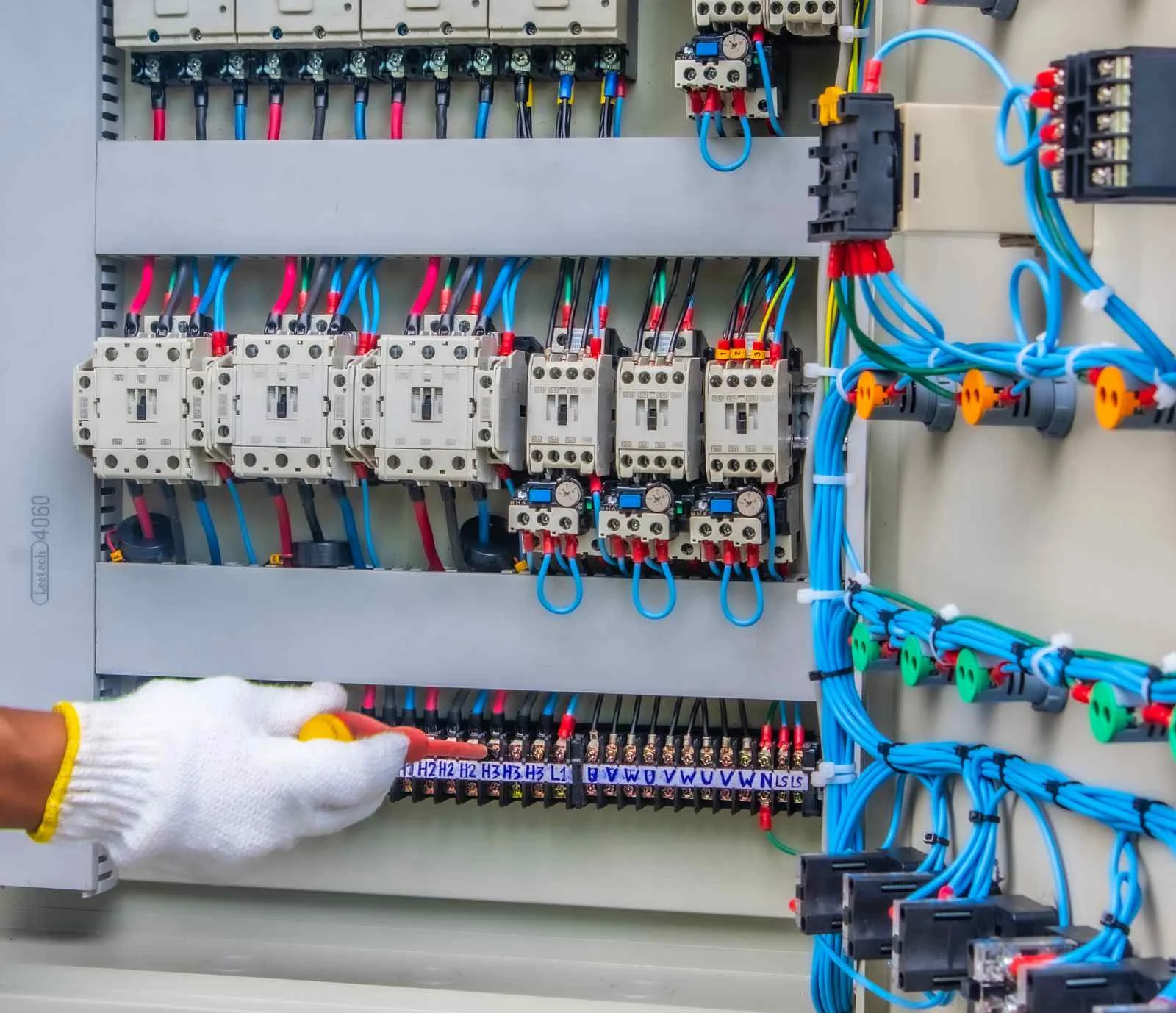

ตู้ควบคุมไฟฟ้า คืออะไร?

ตู้ควบคุมไฟฟ้า หรือที่เรียกชื่อโดยทั่วไปว่าตู้คอนโทรล จะต้องมีการติดตั้งอุปกรณ์ตัดต่อวงจรไฟฟ้า เพื่อให้ผู้ใช้งานสามารถสั่งการและควบคุมการทำงานของอุปกรณ์ไฟฟ้า เช่น มอเตอร์ หรือโหลดทางไฟฟ้าอื่น ๆ ได้ตามต้องการ อุปกรณ์ที่ทำหน้าที่ตัดต่อวงจรไฟฟ้าดังกล่าวเปรียบเสมือนเป็นสะพานเชื่อมต่อ เพื่อตอบสนองต่อการสั่งการของผู้ใช้ (Users) ไปยังอุปกรณ์ไฟฟ้านั้น หรือที่เรียกว่า ฮิวแมนอินเตอร์เฟส (Human Interface)

คุณสมบัติของอุปกรณ์สำหรับติดตั้งที่ตู้ควบคุมไฟฟ้า

โดยทั่วไปอุปกรณ์ที่ถูกติดตั้งที่ตู้ควบคุมไฟฟ้า เพื่อให้ผู้ใช้งานสั่งการและควบคุมการทำงานของโหลดไฟฟ้านั้นสามารถจำแนกอย่างง่ายได้เป็น 2 กลุ่มใหญ่ ๆ ได้แก่ กลุ่มอุปกรณ์สำหรับตัดต่อวงจรไฟฟ้า เช่น ปุ่มกด (Pushbuttons), สวิตช์ (Switches) และกลุ่มอุปกรณ์สำหรับแสดงผลเป็นแสงหรือเสียง เช่น ไฟแสดงสถานะและอุปกรณ์สัญญาณ (Pilot Lights and Signaling Devices) ทั้งนี้ เพื่อการติดตั้งที่สะดวกและปลอดภัย อุปกรณ์ดังกล่าวจึงต้องมีคุณสมบัติดังนี้

• ​เป็นไปตามมาตรฐาน IEC 60947-5-1 หรือ EN 60497-5-1
• รูเจาะที่หน้าตู้ควบคุมเพื่อการติดตั้งอุปกรณ์จะต้องมีขนาดเส้นผ่านศูนย์กลาง 22 มม. หรือ 16 มม.
• ระดับการป้องกันของอุปกรณ์ ตามมาตรฐาน IEC 60529 ที่ IP54 สำหรับสวิตช์และปุ่มกด ส่วนไฟแสดงสถานะหรืออุปกรณ์สัญญาณอย่างน้อยที่ IP40
• วัสดุที่ใช้ผลิตอุปกรณ์เป็นโลหะหรือพลาสติก (Plastic or Metallic) กรณีที่ใช้พลาสติกต้องเป็นพลาสติกชนิดไม่ลามไฟ
• องค์ประกอบของอุปกรณ์ (Composition) มักเป็นแบบแยกส่วน (Modular) หรือแบบชิ้นเดียว (Unibody) โดยอุปกรณ์มักมีรูปแบบเป็นวงกลม หรือสี่เหลี่ยม
• สีของอุปกรณ์เพื่อให้เลือกใช้ได้เหมาะสมกับฟังก์ชันการใช้งานได้แก่ สีขาว สีเขียว สีแดง สีเหลือง สีฟ้า และสีดำ
• การเชื่อมต่อสายไฟเป็นชนิดเข้าหางปลาและขันน็อตยึดกับอุปกรณ์ (Screw Clamp Terminal Connections)
• การยึดติดกับหน้าตู้ควบคุมไฟฟ้าเป็นแบบ Plastic Nut หรือ 3 Points Metal หรือแบบ 4 screws

อย่างไรก็ตาม สวิตช์หรือปุ่มกดเป็นอุปกรณ์เฉพาะในส่วนของควบคุม ซึ่งต้องทำงานร่วมกันอุปกรณ์ในส่วนของกำลังได้แก่ รีเลย์ (Relays) หรือคอนแทคเตอร์ (Contactors) เพื่อตัดต่อวงจรไฟฟ้าหลักและสั่งการให้มอเตอร์ไฟฟ้าหรือโหลดไฟฟ้าอื่น ๆ ทำงานและหยุดทำงานตามความต้องการของผู้ใช้ต่อไป
