ท่อโลหะอ่อน คืออะไร และวิธีการติดตั้งให้ได้มาตรฐาน
ท่อโลหะอ่อน เป็นอุปกรณ์ไฟฟ้าที่นิยมใช้ในการเดินสายไฟภายในอาคาร เนื่องจากมีความยืดหยุ่นและติดตั้งได้ง่าย แต่การใช้งานท่อโลหะอ่อนนั้นมีข้อจำกัดและข้อควรระวังหลายประการ เพื่อให้การติดตั้งระบบไฟฟ้ามีความปลอดภัยและได้มาตรฐาน การทำความเข้าใจถึงวิธีการใช้งานท่อโลหะอ่อนอย่างถูกต้อง จึงเป็นสิ่งสำคัญอย่างยิ่งสำหรับช่างไฟฟ้าและผู้ที่เกี่ยวข้องกับงานระบบไฟฟ้า
ท่อโลหะอ่อน Flexible Metal Conduit คือ
ท่อโลหะอ่อน หรือ Flexible Conduit คือ ท่อที่ทำจากเหล็กชุบสังกะสี มีลักษณะเป็นแผ่นม้วนล็อกเข้าด้วยกันเพื่อให้สามารถโค้งงอหรือม้วนได้ ใช้เดินเข้าบริภัณฑ์ไฟฟ้า (อุปกรณ์ไฟฟ้า) หรือกล่องต่อสาย ไม่มีจุดประสงค์ให้ใช้เดินแทนท่อโลหะในงานเดินสายทั่วไปการใช้งาน
ข้อปฏิบัติในการใช้งานท่อโลหะอ่อน
- ใช้ในสถานที่แห้ง เพราะท่อกันน้ำเข้าไม่ได้
- ใช้ในสถานที่เข้าถึงได้ และเพื่อป้องกันสายทางกายภาพ หรือเพื่อการเดินซ่อนสาย

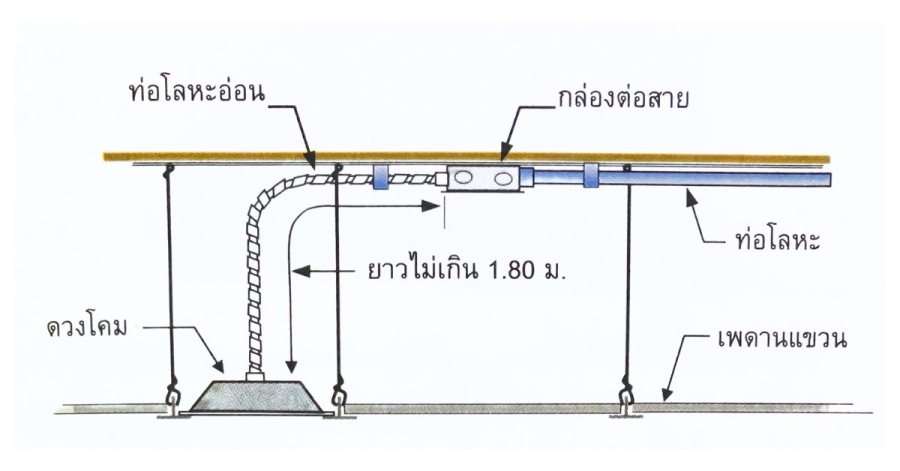

- ใช้เดินเข้าบริภัณฑ์ไฟฟ้าหรือกล่องต่อสาย และความยาวไม่เกิน 1.80 ม.
ข้อห้ามในการใช้งานท่อโลหะอ่อน
- ห้ามใช้ในปล่องลิฟต์หรือปล่องขนของ
- ห้ามใช้ในห้องแบตเตอรี่ เนื่องจากจะเกิดการผุกร่อนจากไอกรดหรือไอด่าง
- ห้ามใช้ในบริเวณอันตราย (Hazardous Area) นอกจากจะระบุไว้เป็นอย่างอื่น ถ้าจะใช้ได้ก็จะต้องระบุไว้ในมาตรฐานฯ เรื่องบริเวณอันตรายว่าให้ใช้ได้เท่านั้น
*หมายเหตุ บริเวณอันตรายนี้หมายถึง บริเวณที่มีสารไวไฟพร้อมที่จะเกิดการลุกไหม้ได้
- ห้ามฝังดินหรือฝังในคอนกรีต
- ห้ามใช้ในสถานที่เปียก นอกจากจะใช้สายไฟชนิดที่เหมาะสมและป้องกันน้ำเข้า ช่องเดินสายที่ท่อโลหะอ่อนต่ออยู่
- ห้ามใช้ท่อโลหะอ่อนที่มีขนาดเล็กกว่า 15 มม. ยกเว้น ท่อโลหะอ่อนที่ประกอบมากับขั้วหลอดไฟและยาวไม่เกิน 1.80 ม.
จำนวนสายไฟในท่อโลหะอ่อน
จำนวนสายไฟฟ้า จำนวนสายไฟฟ้าในท่อต้องไม่เกินตามที่กำหนดในตาราง
|
จํานวนสายไฟฟ้าในท่อร้อยสาย |
1 |
2 |
3 |
4 |
มากกว่า 4 |
|
สายไฟฟ้าทุกชนิด ยกเว้น สายชนิดมีปลอกตะกั่วหุ้ม |
53 |
31 |
40 |
40 |
40 |
|
สายไฟชนิดมีปลอกตะกั่วหุ้ม |
55 |
30 |
40 |
38 |
35 |
ตาราง พื้นที่หน้าตัดสูงสุดรวมของสายไฟฟ้าทุกเส้น คิดเป็นร้อยละเทียบกับพื้นที่หน้าตัดของท่อ
การติดตั้งใช้งานท่อโลหะอ่อน
- มุมดัดโค้งระหว่างจุดดึงสายรวมกันแล้วต้องไม่เกิน 360 องศา
- ท่อร้อยสายต้องต่อลงดิน แต่ห้ามใช้ท่อเป็นตัวนำแทนสายดิน
ข้อควรระวังในการติดตั้งใช้งานท่อโลหะอ่อน
- จำนวนสายไฟฟ้าต้องไม่เกินที่กำหนดในมาตรฐานการติดตั้งทางไฟฟ้าฯ การเดินสายหลายเส้นจะต้องปรับลดขนาดกระแสของสายด้วย
- ข้อต่อท่อต้องเป็นชนิดที่ออกแบบให้ใช้ได้กับท่อโลหะอ่อนเท่านั้น
- การใช้ท่อโลหะอ่อนแทนการเดินท่อโลหะหรืออโลหะนั้น ไม่ถูกต้อง
การใช้งานท่อโลหะอ่อนต้องใช้ให้ถูกต้องตามมาตรฐานที่กำหนด และปฏิบัติตามข้อควรระวังในการติดตั้ง รวมไปถึงการใช้ตู้ไฟและรางไฟที่ได้คุณภาพ จะช่วยให้ระบบไฟฟ้ามีความปลอดภัยและมีอายุการใช้งานที่ยาวนานขึ้น
